HDL-MPWPIR01T.18 er en bryterboks for trådløse paneler som har innebygget ett 16A rele og inngang for gulvføler.


HDL sin analoge gulv-føler er av NTC typen og har 10Kohm motstand ved 25 grader.

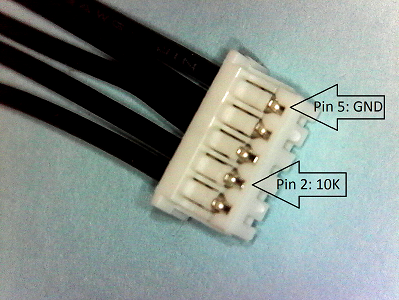

Den skal kobles på pinne 2 og 5 slik bildet viser (kontakten er sett fra den siden som vender bakover, vekk fra bryterpanelet. Den siden som man ser metallkontaktene):


En NTC temperaturføler som er 2,2Kohm ved 25 grader skal kobles på pinne 1 og 5.

En NTC temperaturføler som er 10Kohm ved 25 grader skal kobles på pinne 2 og 5 (Standard HDL).

En NTC temperaturføler som er 12Kohm ved 25 grader skal kobles på pinne 3 og 5.

En NTC temperaturføler som er 20Kohm ved 25 grader skal kobles på pinne 4 og 5.
